N-50系列氣密性檢測儀
產品概述：N-50系列全功能氣密檢漏儀以空氣為介質，采用差壓檢測原理進行檢測。同時具有自我診斷、循環測試、曲線分析、容積計算、學習功能、絕對測量、零點修復、USB數據讀取、RS485/232數據傳輸、修正熱效應等特點。分辨率0.1Pa或0.001ml/min，高測試壓力30bar（特殊壓力支持定制），擁有正壓、負壓、絕壓三種檢測方式；同時可選配打印機、旁路充氣/排氣，上位機軟件等配件。
-
檢測能力：
?小0.1Pa甄別，數據準確可靠
?測試壓力-0.85-30bar（區間可選），應用廣泛
?滿足IP67/IP68產品檢測標準，防水檢測更便捷
?具有泄漏測試、堵塞測試、密封品測試、爆破測試功能
?檢測單位Pa、SCCM、cc/min、ml/min、Pa/s、mmHg、mbar可調
?實現正壓、負壓、絕壓檢測
?單通道、雙通道、四通道可選
?可選配打印機、旁路充氣/旁路排氣、上位機軟件等配件
-
產品特點：
?自我診斷功能，及時自動調整，確保測試穩定性
?絕對測量功能， 數據更加精準可靠
?循環測試功能，實現多通道間自動切換檢測
?零點修復功能，確保測試數據準確可靠
?曲線分析功能 ，檢測過程一目了然
?自動計算等效容積，提高檢測效率
?支持RS485、RS232、USB數據傳輸，數據存儲方便
?學習功能，記儀消除變形因素干擾，加快檢測時間
?修正熱效應，有效消除環境溫度等因素干擾
-
產品選型：
型號 測試壓力 差壓量程 型號 測試壓力 差壓量程 型號 測試壓力 差壓量程 N-501 3-85kPa ±500Pa N-502 3-85kPa ±999Pa N-503 3-85kPa ±2000Pa N-511
3-99.9kPa ±500Pa N-512
3-99.9kPa ±999Pa N-513
3-99.9kPa ±2000Pa N-521 5-200kPa ±500Pa N-522 5-200kPa ±999Pa N-523 5-200kPa ±2000Pa N-531 5-400kPa
±500Pa N-532 5-400kPa
±999Pa N-533 5-400kPa
±2000Pa N-541 5-700kPa ±500Pa N-542 5-700kPa ±999Pa N-543 5-700kPa ±2000Pa N-551 0.5-1.2MPa ±500Pa N-552 0.5-1.2MPa ±999Pa N-553 0.5-1.2MPa ±2000Pa N-561 0.5-1.8MPa
±500Pa N-562 0.5-1.8MPa
±999Pa N-562 0.5-1.8MPa
±2000Pa N-571 0.5-2.5MPa ±500Pa N-572 0.5-2.5MPa ±999Pa N-572 0.5-2.5MPa ±2000Pa -
產品參數：
檢測方式 差壓比較檢測 泄
漏
高敏模式 分辨率 0.1Pa或0.001ml/min
傳感器范圍 ±500Pa ±999Pa ±2000Pa ±5000Pa 顯示范圍 ±999Pa 精度 ±0.065%F.S. 減敏模式 分辨率 高0.01kP
a
精度 ±0.25%F.S. 測
試
壓
分辨率 0.1kPa 顯示范圍 -1-30bar（可選） 精度 ±0.25%F.S. 差壓單位 Pa、mbar、mmHg、Pa/s、ml/min、cc/min、SCCM 測試壓單位 kPa、MPa、psi、kgf/c㎡、bar、mbar、mmH2O、inH2O 時間 設定范圍 0.0-999.9sec 分辨率 0.1sec 程序存儲 10組 通訊接口 RS232 RS485 USB 控制輸入接口 6路無源輸入 控制輸出接口 6路繼電器觸點輸出 -
性能指標：
驅動電源
0.5-0.8MPa潔凈干燥空氣 電源 DC24V 功耗25W 配口連接口徑 （測試壓源）φ6（測試件口）φ6 顯示 3.5’TFT真彩色液晶屏 使用濕度、溫度 溫度5-40℃，濕度45-85%RH不結露 重量 約5.9kg 尺寸 305D*198W*140H（mm） -
發生原理：
氣密檢測儀采用高精度的電子壓力傳感器，按要求提供穩定的檢測氣源，然后通過檢測儀充氣到被測產品上，當內部壓力達到檢測壓力后，氣體經過短時間的穩定后進入檢測階段。沒有泄漏時檢測壓力基本保持不變，存在泄漏時工件內的氣體壓力隨著氣體從被測產品中泄漏而逐步下降，壓力傳感器實時輸出相應的壓力變化，進而按照預先設置的參數，系統自動判斷是否泄漏，檢測過程完全消除了人為因素的影響。
-

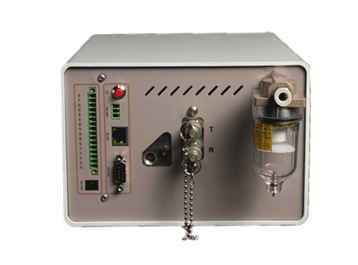

結構形式：
-
檢測視頻：
