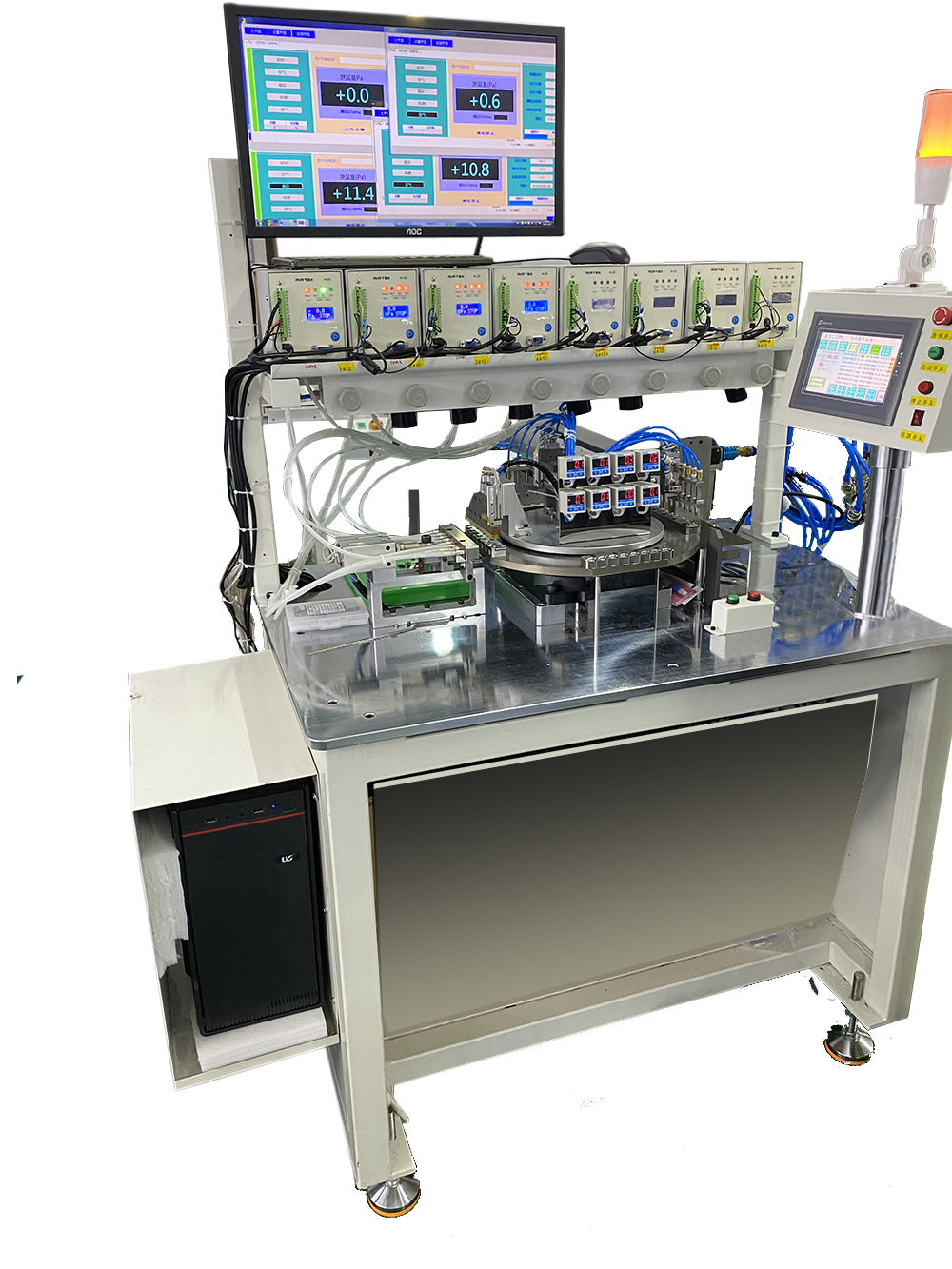

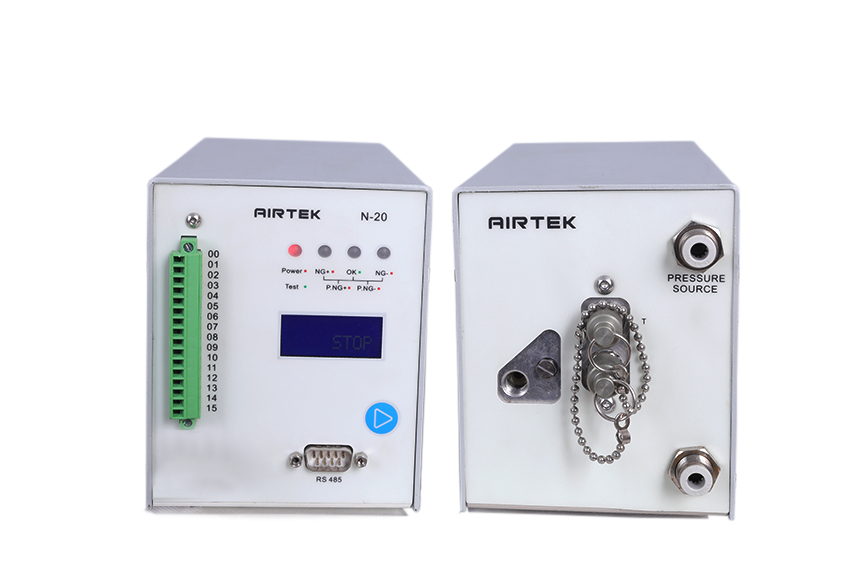

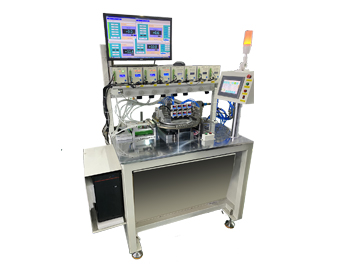

該設備搭載八臺N-20氣密檢測模塊,每個工件獨立檢測,檢測結果更加準確可靠;測試壓力0.85-7bar可選,分辨率0.1Pa或0.001ml/min,支持RS485標準modbus協議,可選配上位機軟件,讀寫手抄器等;該設備有正壓、負壓、正負壓三種可供選擇。對于不同產品,更換不同的治具即可實現檢測。
如何應用氣密檢測方式怎么實現對手機配件的ip67、ip68防水進行檢測呢?下面我們來討論這個問題。
人們認為的泄漏是相對的,但實際產品的泄漏是真實存在的;也就是說泄漏是絕對的,不漏是相對的。但IP等級要求在既定水深中產品不產生深水現象。這樣很難以量化概念來衡量一個產品是否符合IP標準。也就是說;ip防水等級只給了水深度給的壓力,并沒有給出具體的泄漏要求。那么每種有要求防水的產品需根據產品自身的工作狀態來設定合理泄漏評判標準。
下面舉例手機USB防水具體泄漏要求標準。眾所周知目前大多數廠家手機執行IP67標準。僅部分手機執行IP68標準。IP69K標準目前還無執行。
IP67標準為水深度為1米(10kPa左右)。一般廠家會提高壓力,在15-20kPa壓力下進行防水測試。
手機防水主要為了防止水進入手機內部導致電路板等元器件損壞。根據要求可得知30分鐘泄漏75微克水以內,短時間不會對手機內部產生破壞。
在理想狀態的一個標準圓在15kPa壓力作用下的漏點產生氣體泄漏量約30分中5.58ml(標準大氣壓)那么測試結果0.186ml/min的氣體泄漏量滿足半小時泄漏水的量為75微克。
從上所論我們得知手機USB連接器的防水要求折合氣密要求為15KPa壓力下泄漏量不大于0.186sccm。那么在測漏儀中如何設置呢?
